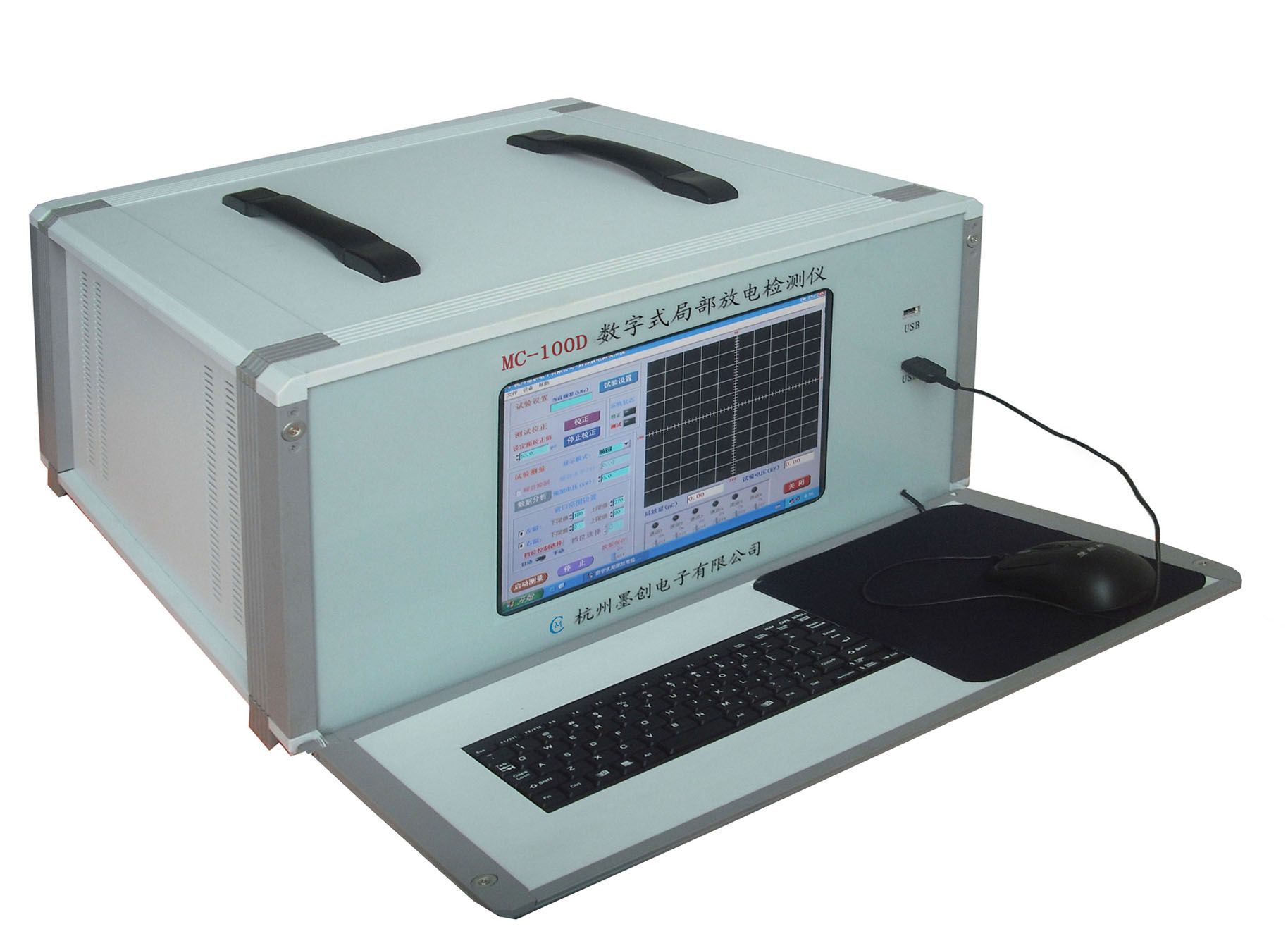

数字式局部放电检测系统

【性能特点】
1、采用高速、大容量军工级数据采集卡，能连续采集局放信号，数据重复性好，准确度高。　

2、仪器具有多参数、二维图谱、三维图谱等多种测试、分析功能，能同时显示局部放电波形、放电量和测试电压，对测试数据进行实时保存、生成测试报告及打印等功能。　　

3、自由选择椭圆、直线、正弦三种显示方式。

4、可实现对外加电源频率和相位自动跟踪。

5、校正和测试过程中，自动调节增益。　

6、采用硬件和软件相结合抗干扰法,可有效去除外部干扰。

7、适用于各种变压器、发电机、互感器、套管、GIS、电容器、CVT、电力电缆、开关及其它高压电气设备的局部放电电量检测。

8、严格遵照国家标准GB7354-2003和国际标准 IEC 60270：2000 要求设计，测试原理为脉冲电流法。

【技术参数】

可测试品电容量范围：6pF～250μF

系统检测灵敏度：<0.02pc（电容50pF时）

程控滤波器分段：

3dB低端频率fL：10kHz、20kHz、30kHz、50kHz、

               80kHz

3dB高端频率fH：100kHz、200kHz、300kHz、

               400kHz、500kHz

试验电源频率范围：50～400Hz

时间窗：窗宽1～360°，窗位置可任意旋转

试验电压表：0～200kV

采样速率：20MHz

采样精度：12BIT

直流精度：0.2%

每通道采样长度：8M

电源：AC220V  50Hz
