多功能综合试验台

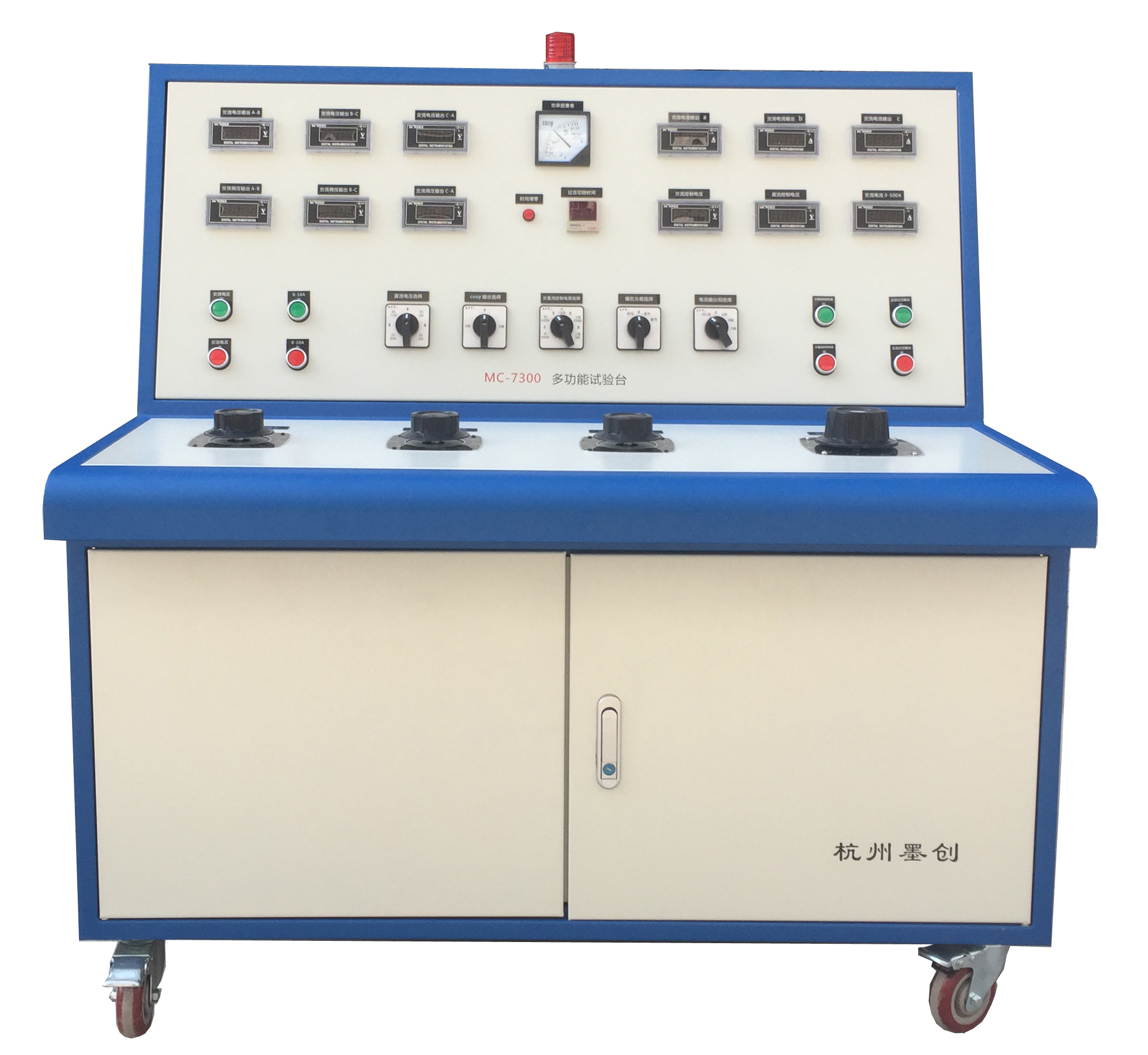

MC-7300多功能综合试验台是杭州墨创电子有限公司根据广大开关厂、成套厂用户需求研发、生产的一种功能齐全、使用方便的配电设备综合测试装置，主要用于低压电器成套设备的进货检验和出厂检验，以设备中的接触器、断路器、继电器、互感器、电流表、电能表（电度表）、有功功率表、无功功率表、功率因素表（相位表）、无功功率自动补偿控制器、双电源自动转换开关等的通电调试作为试验对象而设计。另本试验台还模拟输出容性负载、阻性负载、感性负载，即电压与电流相角分别为+30°、0°、-30°三档转换，主要用于有功表、无功表、功率因素表、电容补偿控制器的检验，是低压配电行业必不可少的综合测试设备。

MC-7300 系列多功能综合试验台结合新版GB7251标准，实用性强，操作方便，性能可靠，一台设备就可完成出厂试验、工程验收、3C检查、3C通电确认、3C工厂检查等所有试验项目。

【依客户技术需求分为MC-7300\MC-7300B\MC-7300C不同型号】

1、使用环境

输入电源：三相四线AC380V±10%    50Hz±10%

环境温度：-10～45℃     相对湿度：≤80%RH

2、基本参数

• • • • 三相交流电压（2路固定输出）： AC 380V   最大输出电流20A；
      • 三相交流电压（固定输出）： AC 100V   最大输出电流10A；
      • 三相交流电压（过压自动投切）： AC 0-500V   最大输出电流10A；
      • 三相交流电压（三路单独可调）：AC 0-450V 最大输出电流8A
      • 三相交流电流（三路单独可调）： AC 0-10A连续可调，可任意选择电流与电压相角分  别为+30°、0°、-30°，即模拟输出容性负载、阻性负载、感性负载，可任意选择ABC三相或A相、B相、C相进行测试；
      • 交流控制电源（单相可调）： AC 0-250V，最大输出电流10A；
      • 直流控制电源（可调）：DC 0-250V，最大输出电流10A；
      • 直流固定输出电压：24V、36V/48V、110V、220V 最大输出电流5A；
      • 交流大电流输出（单相可调）： AC 0-500A  开口电压6V；
      • 补偿控制装置过电压试验：设备带过电压输出启动端口，可在控制器自动状态下进行过电压保护试验。控制器过电压时输出信号全部切除的时间由数显时间继电器显示，计时范围1s - 99min99s。过压切除反馈信号AC220V和DC24V 各一路。
      • 交流单相电源（固定输出2路）：220V
      •
